公園・ショッピングモールの駐車場などデザイン性と視認性を重視したポール

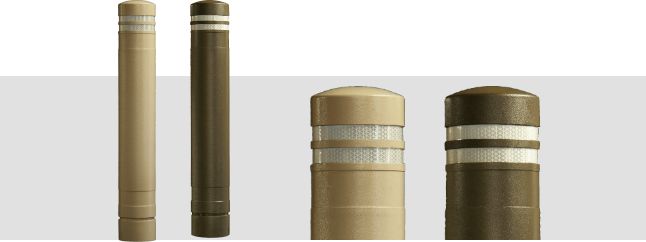

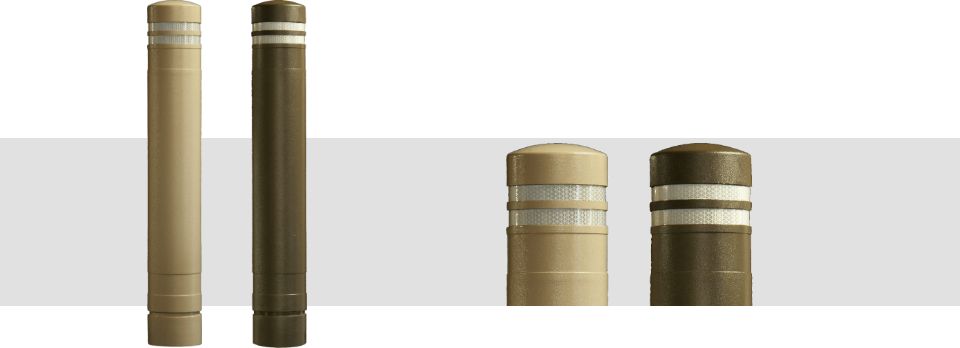

弾性車止めポール Nisshin FLEX® Sボラード

FLEX Sボラード
FLEX Sボラード

信頼の高強度・高耐久を誇るスタンダードモデル。
洗練された落ち着きのあるデザイン。

信頼の高強度・高耐久を誇るスタンダードモデルです。
Nisshin FLEX(R) BOLLARD series FLEX Sボラードは、信頼の高強度・高耐久を誇るスタンダードモデルです。

特徴

  • ゴム素材の優れた衝撃緩和性による安心・安全設計
  • 廃タイヤ等の再生ゴム材を使用した環境配慮型商品
  • 高強度・高耐久
  • 洗練されたデザイン
  • 夜間の視認性は、製品上部の2本の反射テープのみ、落ち着いた雰囲気の商品
  • 芯材にはスプリング鋼管を使用、より優れた衝撃緩和性

製品仕様

  • 型番:NFB-SB80K(D)-DB/GR(標準ヘッド)
  • 型番:NFB-SBL80K(D)-DB-GR-G(自発光ヘッド)
  • サイズ:φ130×H826mm
  • 本体:再生ソリッドチップ、標準塗装(スタンダードコート)
  • 重量:約15Kg
  • 仕様:NFB-SB80K(固定)/D(可動)  ※標準タイプ
  • NFB-SBL80K(固定)/D(可動) ※自発光タイプ

仕様

表は横にスクロールできます。

商品名 型番 製品寸法(mm) 重量(kg)
Sボラード(標準タイプ) NFB-SB80K-□□(固定式) φ130×H826㎜ 15
Sボラード(標準タイプ) NFB-SB80D-□□(可動式) φ130×H826㎜ 15
Sボラード(自発光タイプ) NFB-SBL80K-□□-△(固定式) φ130×H826㎜ 15
Sボラード(自発光タイプ) NFB-SBL80D-□□-△(可動式) φ130×H826㎜ 15

カラー

表は横にスクロールできます。

本体色
ダークブラウン DB カラーサンプル画像
グレーベージュ GR カラーサンプル画像
自発光色
レッド発光R 標準 ブルー発光B オプション
レッド発光 ブルー発光

本体仕様

  • 再生ソリッドゴム
  • 標準塗装(スタンダードコート)
  • 反射テープ

※型番の□部は本体色、△部は自発光ユニット発光色記号になります。

※塗装色は国土交通省「景観に配慮した防護柵ガイドライン」における推奨色

※自発光ユニットが破損した場合、ユニットのみの交換が可能です。

※自発光タイプは設置環境により、性能に問題が生じる場合があります。

自発光タイプは年間を通じて、AM10:00~PM3:00の間、約2時間以上直射日光が当たる場所に設置してください。
日照条件は、同一場所でも季節によって異なりますので年間を通じて上記の条件を満たす場所に設置して下さい。
日照条件が悪いと充電不足となり性能が十分に発揮できない場合や周辺照度の誤検知により、昼間点灯などの誤作動が発生する場合があります。

設置環境についてのご相談は、弊社営業担当までお願い致します。

仕様図面

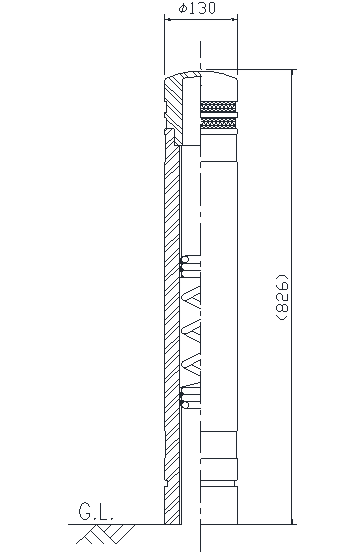

固定式 標準タイプ NFB-SB80K-□
図面

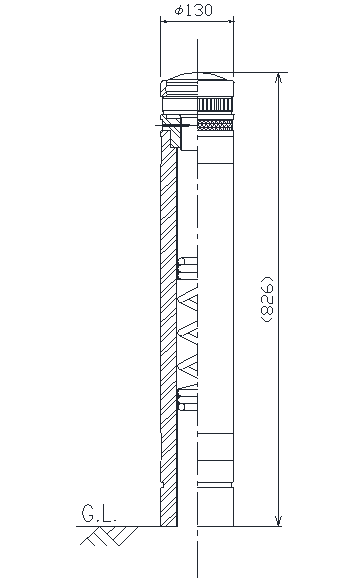

固定式 自然光タイプ NFB-SBL80K-□
図面

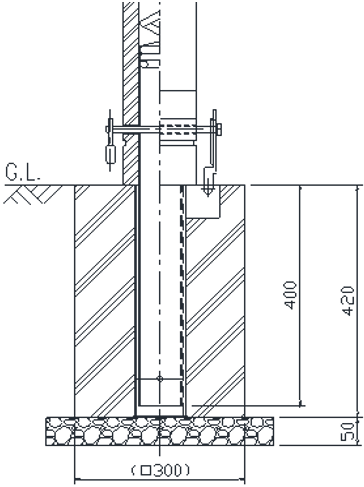

可動式 可動タイプ NFB-SB80D-□
図面

※参考施工歩掛(1本当たり)
普通作業員/0.2人工(但し、基礎設置等は含みません)

  • 可動式にはカギピン用の穴が付いています。また、サヤ管セットを含みます。
  • ベース式、直管タイプについては受注生産です。
  • 時期により在庫のない場合があります。ご注文の前に納期をご確認ください。

詳細は弊社営業までご相談ください。

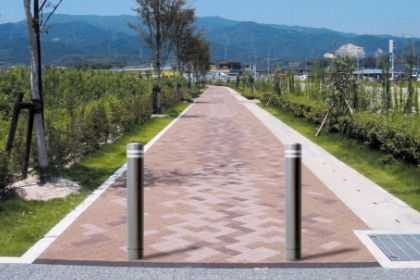

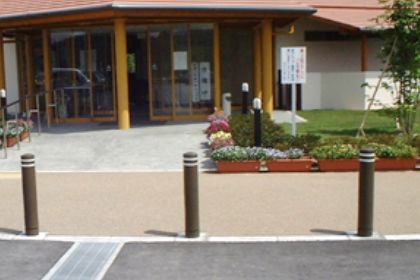

施工例

写真
写真

信頼性

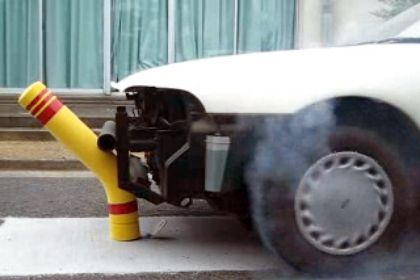

実車衝突試験

写真

試験目的

進入遮断性能を評価

試験方法

停止準備速度(時速5km/h以下)で接触後、更に加速(アクセル全開)する

試験結果

  • テスト車両(乗用車系FF車)の駆動輪がスリップし進入通過は困難。

※事故等の高速衝突や貨物系大型車両に対しては、十分な遮断性能が得られない場合があります。

※過度の衝撃・変形が負荷された場合や30°を超えて屈曲した場合は、破損(形状復元不可)することがあります。

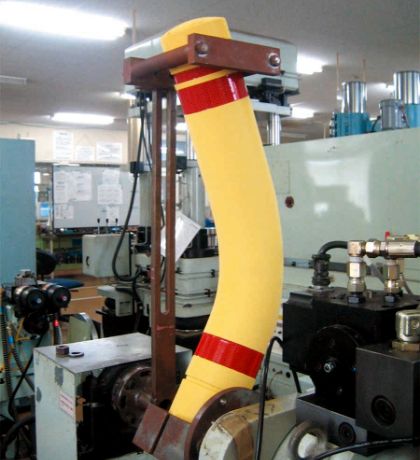

屈曲耐久試験

写真

試験目的

ゴム弾性車止めの基本性能である「屈曲耐久性」を確認。

耐久条件

  • 作用点  :GL基準点より700㎜
  • 屈曲角度 :0° ⇔ 30°(deg)を繰り返し負荷
  • 屈曲速度 :毎秒10°(deg/sec)

試験結果

  • 屈曲回数60,000回にて、折損、亀裂の発生なし。

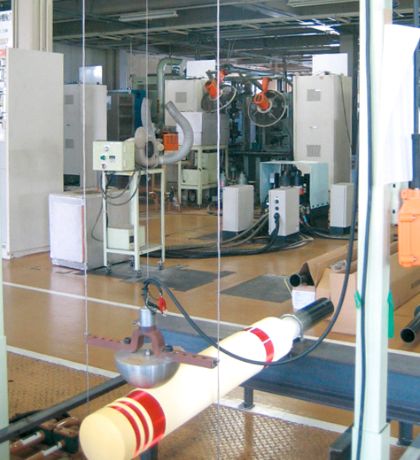

衝撃緩和試験(対人保護性)

写真

試験目的

歩行者や自転車乗員が事故等により衝突した際の衝撃緩和性能を確認

評価方法

英国基準EN1177:1998に準拠し、人体の頭部相当のアルミ製半球体(質量4.6kgf)を、衝突速度から換算した高さから自然落下で衝突させる。

評価基準

衝突時の瞬間的な減速度(G-max)が200G以下または頭部損傷係数(HIC)が1000未満

試験結果

表は横にスクロールできます。

落下高さ(衝突速度) G-max HIC
1.6m(約20km/h相当) 153 295
  • Sボラードは、ゴム特性の最適化と芯材コイルバネ最適化により、優れた衝撃緩和性を備えていることを確認。

※Sボラードの内部構造はGボラードと同構造です。

環境性

ゼロエミッション・・・廃棄物0(ゼロ)の実現に向けて

●『Sボラード』はリサイクルゴムを本体ゴム部材料に使用したエコロジー製品です。

廃タイヤや工場オフグレード(バリやカット残材、不良品)等のリサイクルによる脱硫ゴムで出来ています。
また、破損取替え品、耐久寿命を終えた製品も各々の構成部品が分別リサイクルし易い構造設計となっています。

本体部ソリッドゴム(リサイクル) 材料特性

項目 特性値 試験方法
引張強度 12.2Mpa JIS K 6251
伸び 340% JIS K 6251

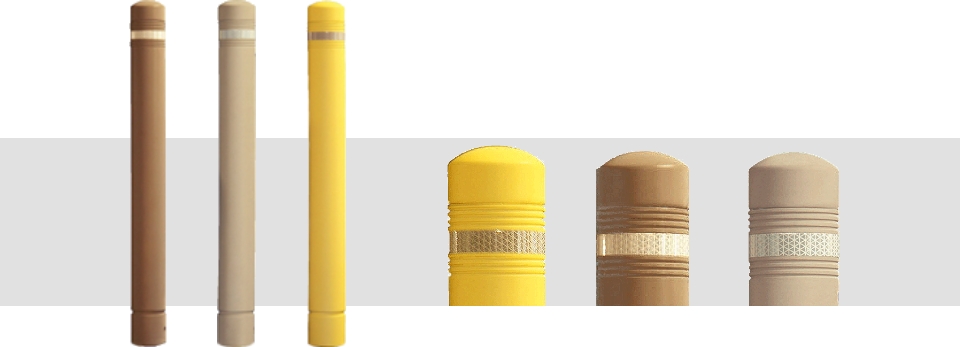

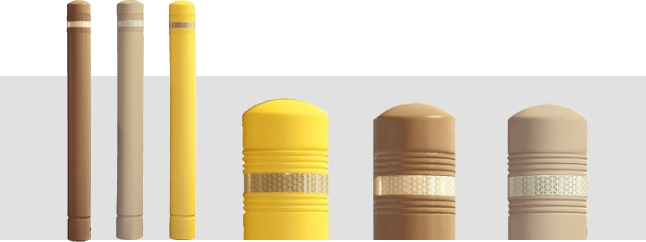

弾性車止めポール Nisshin FLEX® ガードポスト

FLEX ガードポスト
FLEX ガードポスト

用途展開を広げる簡単施工のベーシックモデル。
ゴム素材の優れた衝撃緩和性による安心・安全設計。

用途展開を広げる簡単施工のベーシックモデルです。
Nisshin FLEX(R) BOLLARD series 「FLEX ガードポスト」は、幅広い用途でお使いいただける、簡単施工のベーシックモデルです。

※車両・歩行者に対し視覚的に進入を規制する目的でお使い下さい。人がもたれたり、寄りかかったりすると転倒する危険性があります。

特徴

  • ゴム素材の優れた衝撃緩和性による安心・安全設計
  • トップコートのガラスビーズコーティングで夜間でも高い視認性
  • 廃タイヤ等の再生ゴム材を使用した環境配慮型商品

仕様

型番 NFB-GP80-□□
サイズ φ80×H804mm
本体 再生ソリッドゴム、再帰反射塗装(スーパーハイレフコート)
重量 約4.0Kg
仕様 脱着式(付属品:奪着工具、施工用接着剤)

車や自転車、また歩行者に対する侵入抑止を促す製品です。

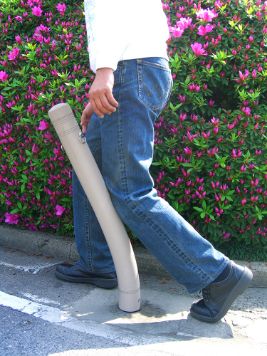

根元のみの芯材で、本体の大部分は中空構造となっているため、簡単に曲がりますので、衝突時の衝撃を大幅に軽減します。

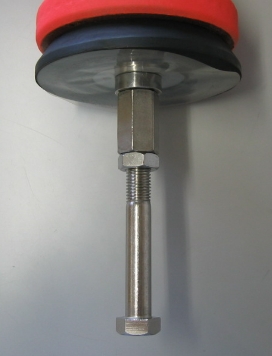

施工についても、約Φ40の下穴をあけて頂き、接着剤を流し込むだけの簡単施工です。
トップコートには、スーパーハイレフコート(再帰反射)仕様としていますので、ライト照射時には、強い光の反射が発生し、視認性向上につながります。
景勝地、繁華街、住宅街など、どんな空間にもマッチするデザインです。

カラー

表は横にスクロールできます。

本体色
ダークブラウン DB カラーサンプル画像
グレーベージュ GR カラーサンプル画像
イエロー Y カラーサンプル画像

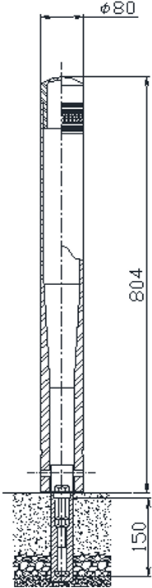

仕様図面

NFB-GP80-□□
図面

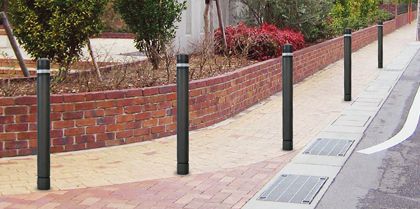

施工例

写真

昼間(イメージ)

写真

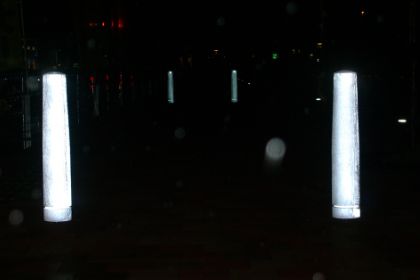

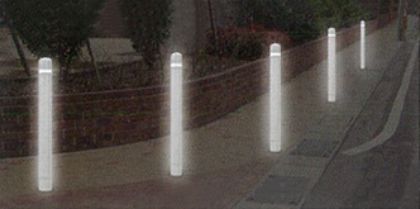

夜間(反射イメージ)
スーパー・ハイレフ・コート効果

写真
写真

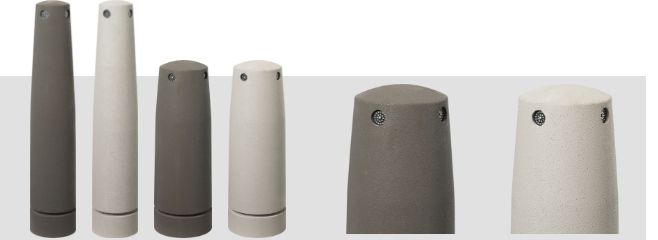

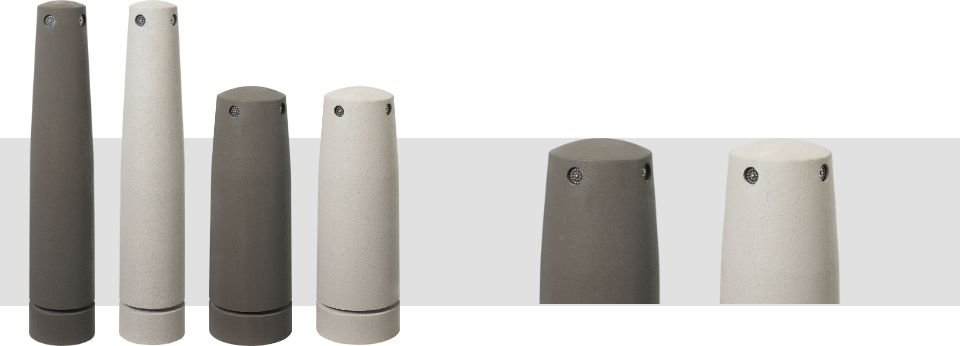

弾性車止めポール Nisshin FLEX® アルコラード

FLEX Sボラード
FLEX Sボラード

美しいフォルムで上質な景観を演出するハイセンスモデル。
夜間でも高い視認性を得ています。

美しいフォルムで上質な景観を演出するハイセンスモデル。
Nisshin FLEX(R) BOLLARD series FLEX アルコラードは、美しいフォルムで上質な景観を演出するハイセンスモデルです。
本体の再帰反射塗装に加え、ヘッド部に小径の高輝度の反射板を取り付け、夜間でも高い視認性を得ています。

特徴

  • ゴム素材の優れた衝撃緩和性による安心・安全設計
  • トップコートのスーパーハイレフコートで夜間も高い視認性
  • 廃タイヤ等の再生ゴム材を使用した環境配慮型商品
  • コイルバネ付ロング鋼管を使用(※FLEX アルコラード800のみ)
  • 高輝度の反射板を使用

製品仕様

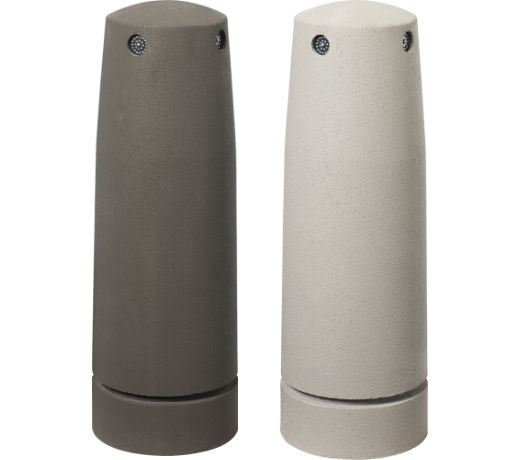

Nisshin FLEX® アルコラード600

000
型番 NFB-IS60K(D)-□□
サイズ φ200/180×H615mm
本体 再生ゴムチップ、再帰反射塗装(スーパーハイレフコート)
重量 約18Kg
仕様 NFB-IS60K(固定式)、D(可動式)

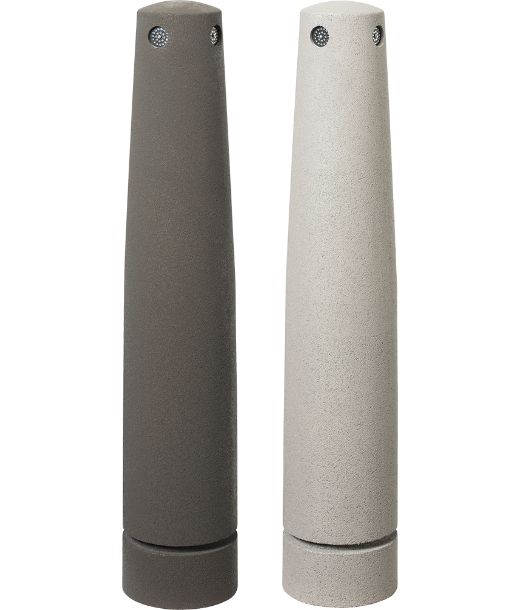

Nisshin FLEX® アルコラード800

000
型番 NFB-IS80K(D)-□□
サイズ φ150/120×H815mm
本体 再生ゴムチップ、再帰反射塗装(スーパーハイレフコート)
重量 約15kg
仕様 NFB-IS80K(固定式)、D(可動式)

共通色

表は横にスクロールできます。

ダークブラウン DB カラーサンプル画像
グレーベージュ GR カラーサンプル画像

※寸法、形状は予告なく変更する場合があります。

※表面塗装は紫外線等の環境影響により若干の色変化が生じます。

仕様図面

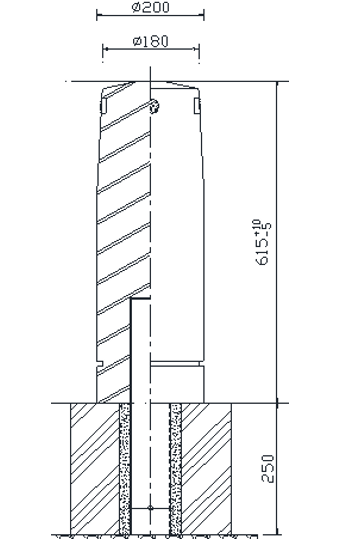

NFB-IS60K(固定式)、D(可動式)
図面

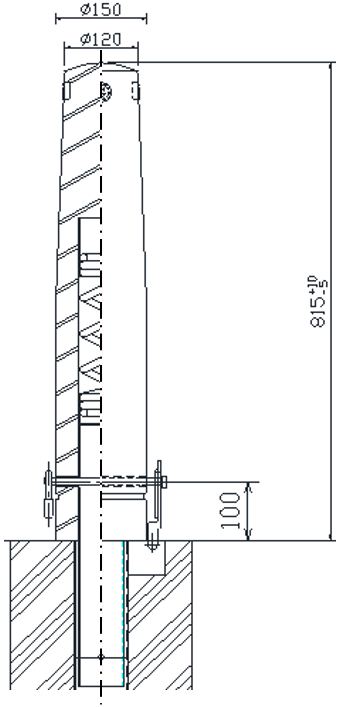

NFB-IS80K(固定式)、D(可動式)
図面

Nisshin FLEX® アルコラードの特長

コイルバネ付ロング鋼管を使用(※Nisshin FLEX® アルコラード800のみ)

ロング鋼管を使用し、さらにコイルバネ付としたことで、FLEX アルコラードの持つ柔軟性を損なうことなく耐久性を高めています。

高輝度の反射板を使用

本体の再帰反射塗装に加え、ヘッド部4面に小径の高輝度の反射板を取り付け、夜間でも高い視認性を得ています。

写真

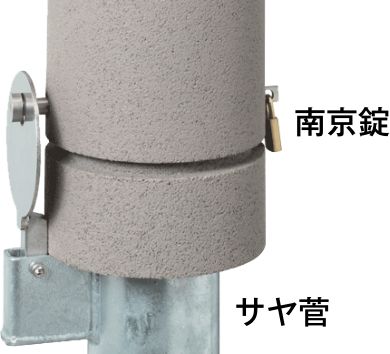

可動式タイプ

可動式タイプは製品本体をサヤ管に入れ、ロック・ピンを上昇させて、南京錠を取り付けます。

写真
写真

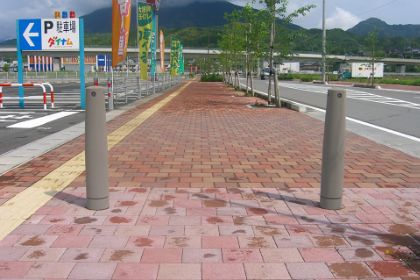

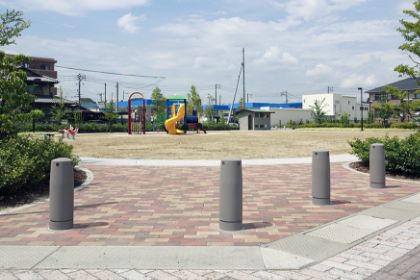

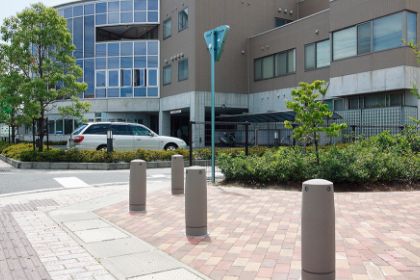

施工例

写真
写真
写真
写真
